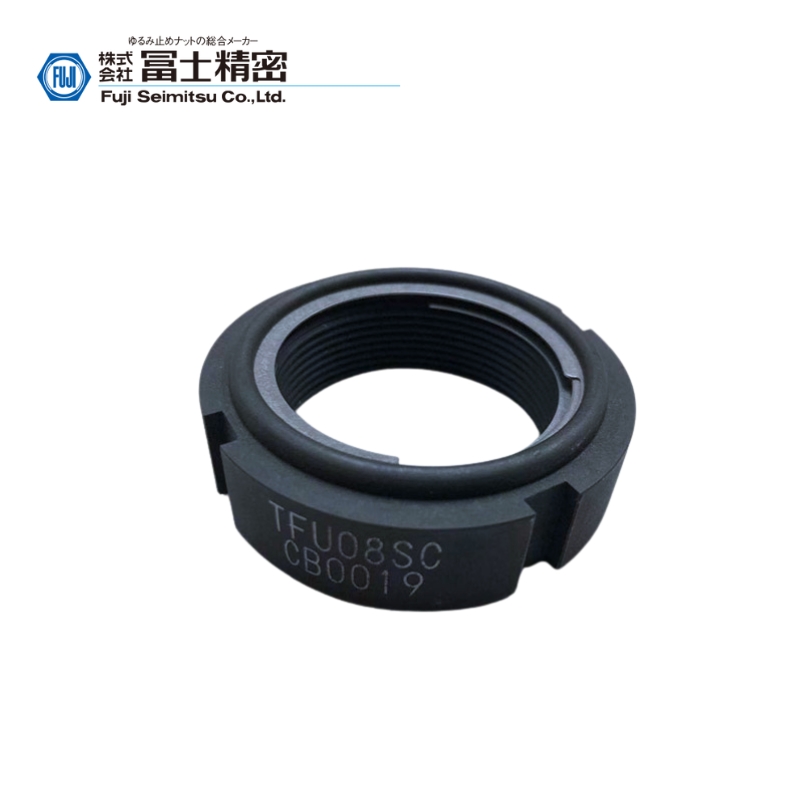

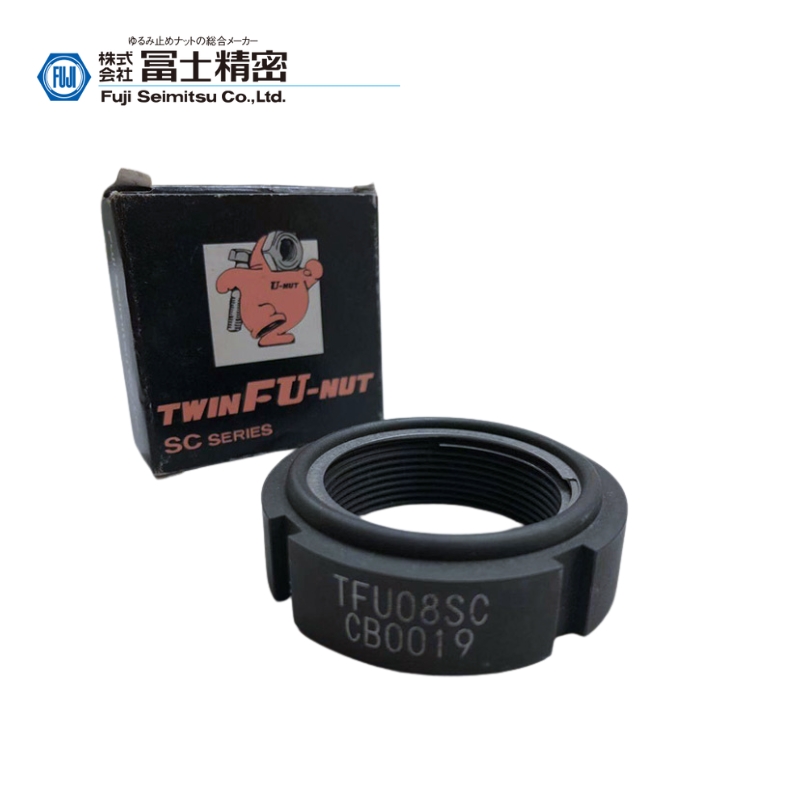

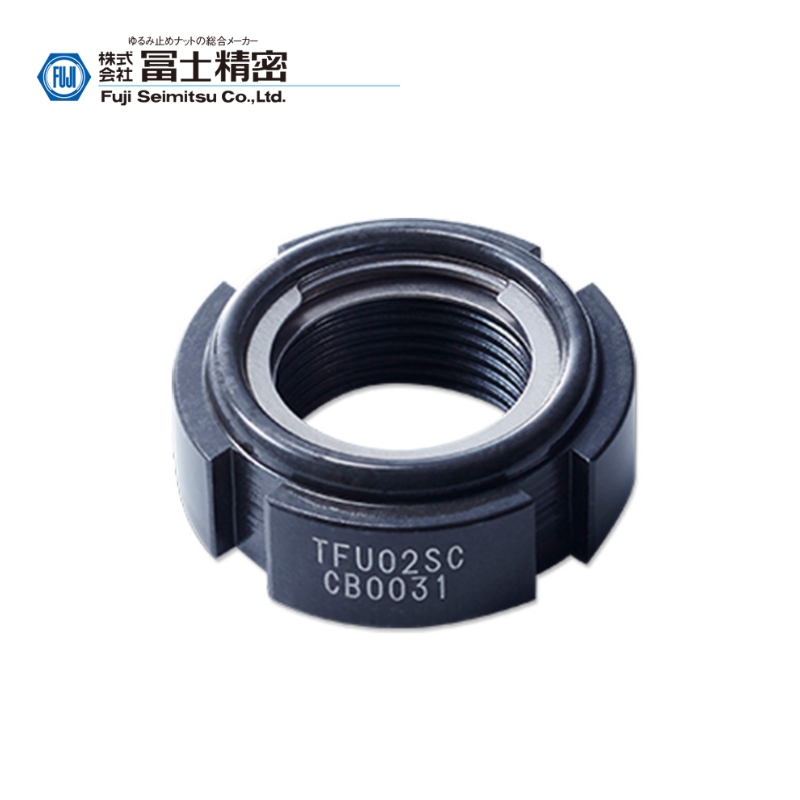

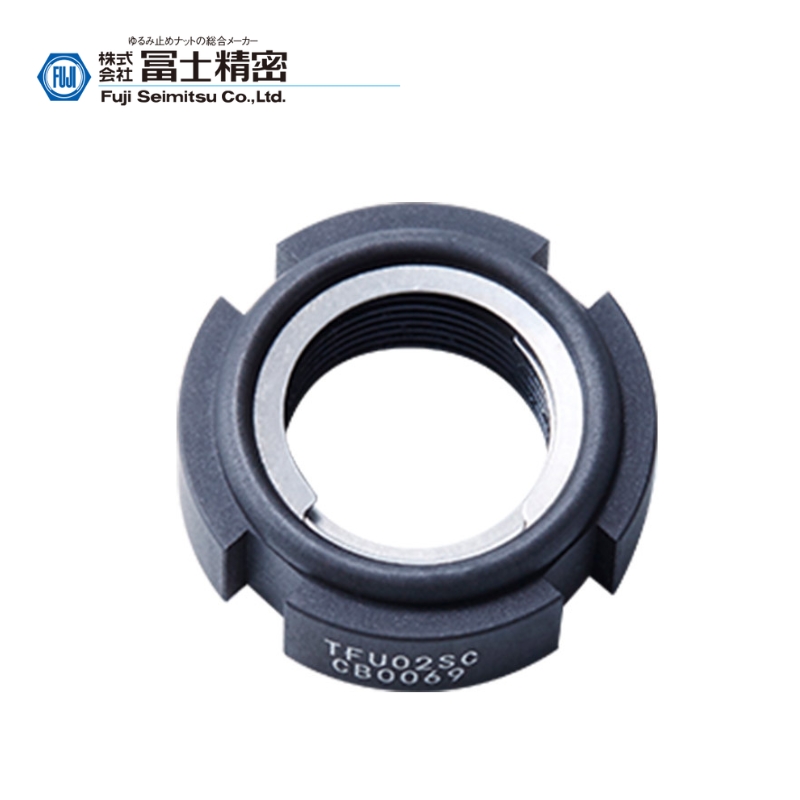

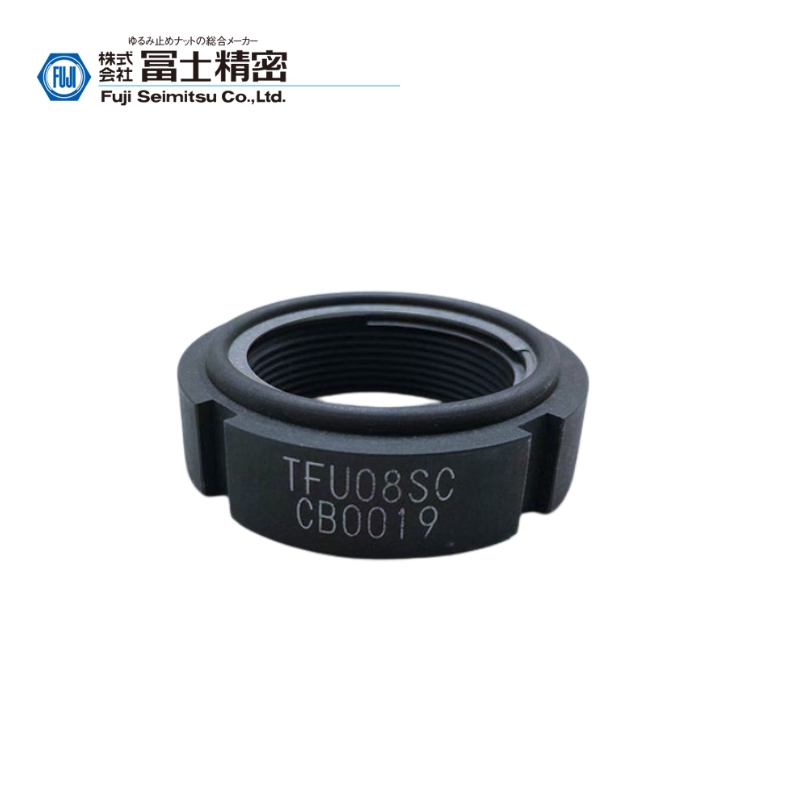

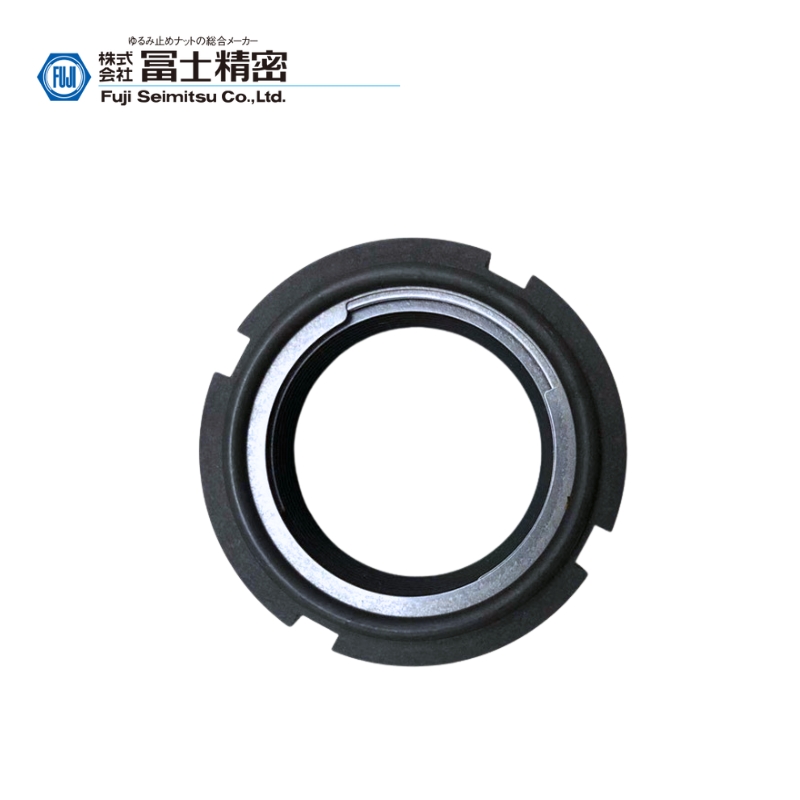

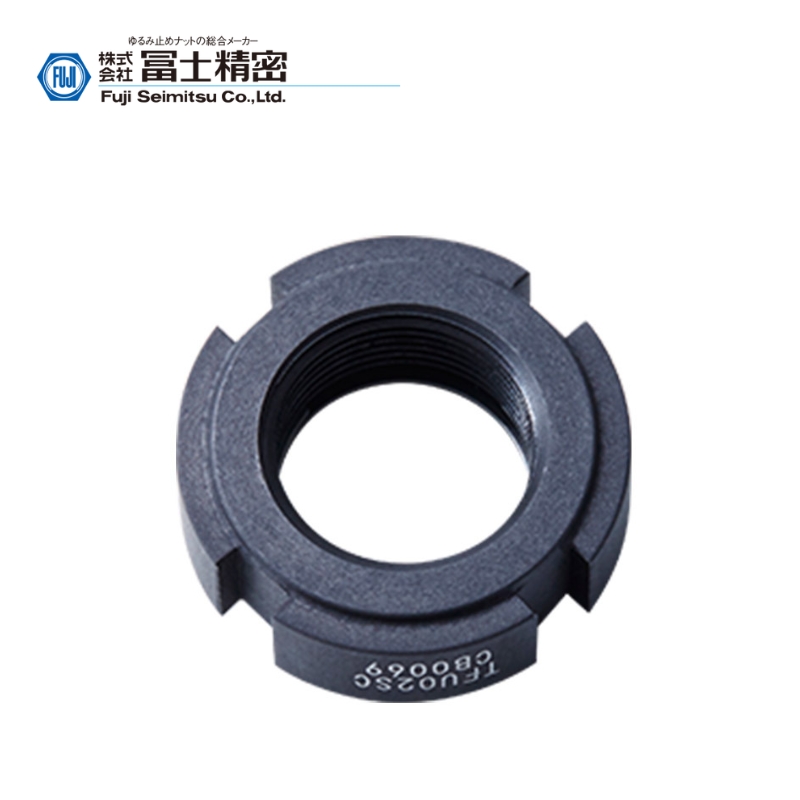

双弹片圆形防松螺母 TWIN FU-NUT
TWIN FU-NUT
行业第一个预置扭矩型精密锁紧螺母。通过2个摩擦环(特殊弹簧)进一步加强了“FINE U-NUT”的锁紧性能。同时加工螺纹和座面,兼具高面振动精度和锁紧功能的“TWIN FU-NUT”始终保持正确的轴承旋转。
表面处理
Surface Treatment
磷酸锌涂层
基本信息
Basic Information
特点 | 尺寸 |
|
|
材质 |
金属摩擦环 |
|
|
形状 |
精度 |
|
|
结构和原理
Principle
如图所示,“TWIN FU-NUT”配置2个摩擦环和垫片,固定在螺母上表面上。配置这2个摩擦环时,确保了弹簧作用产生的应力P和反力P'在阳螺纹轴芯的对称方向上的作用力相等,确保了能以均等面负荷F紧固轴承的结构和作用。
■ 螺纹精度为4H(ISO标准)
■ 相对螺纹和座面振动的精度高。
■ 锁紧性能优异。
■ 拧入螺母固定就结束了。
预置扭矩
Prevailing Torqu
预置扭矩指摩擦环对螺栓螺纹施加强压产生的摩擦扭矩。 (下表是使用润滑剂时的参考值)
尺寸表
Dimension Table
行业应用
application
